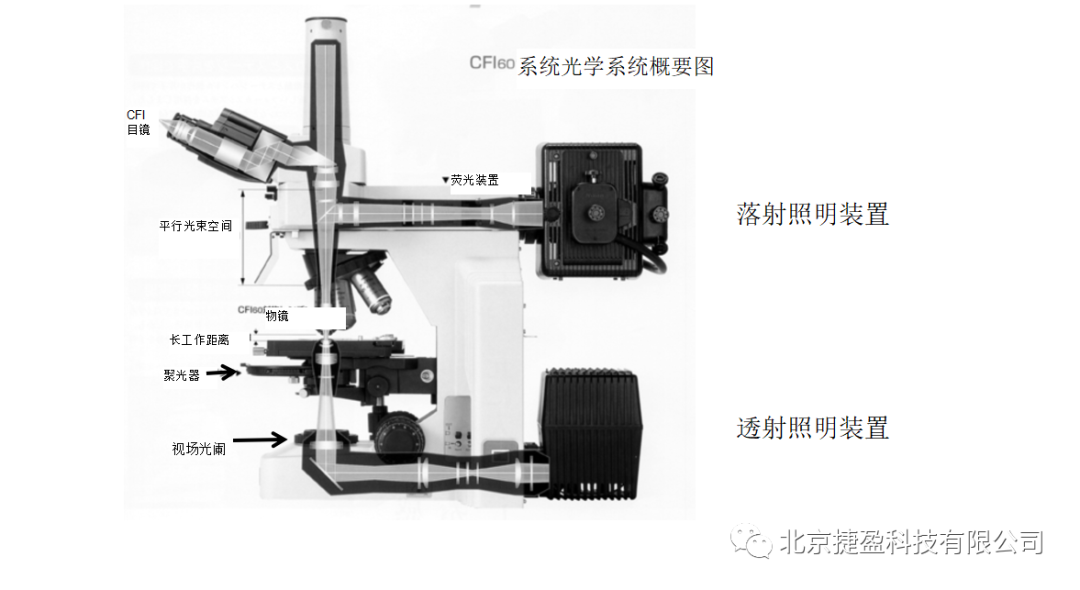

正置显微镜柯勒照明与物镜校正环的调整发表时间:2015-12-02 00:32 柯勒照明与物镜校正环的调整 ![]() ![]() 孔径光阑(ApertureStop)是指摄影或光学系统中的一个组件,它限制了通过系统的光线数量。简单地说,孔径光阑就像一个窗口,通过调整其大小,可以控制进入光学系统的光的多少。 柯勒照明是对视场光阑和孔径光阑进行调整,使标本上得到均一照明的方法。为了达到这一目的,必须对视场光阑和孔径光阑双方都进行调整。 调整顺序 ① 将标本放置到载物台上,使用10×的物镜对焦。 ② 调节孔径光阑和视场光阑。 ③ 上下移动聚光器,在标本面上调整视场光阑的焦点。光阑边缘会比焦点位置蓝或红,请将焦点位置调节到中间位置。

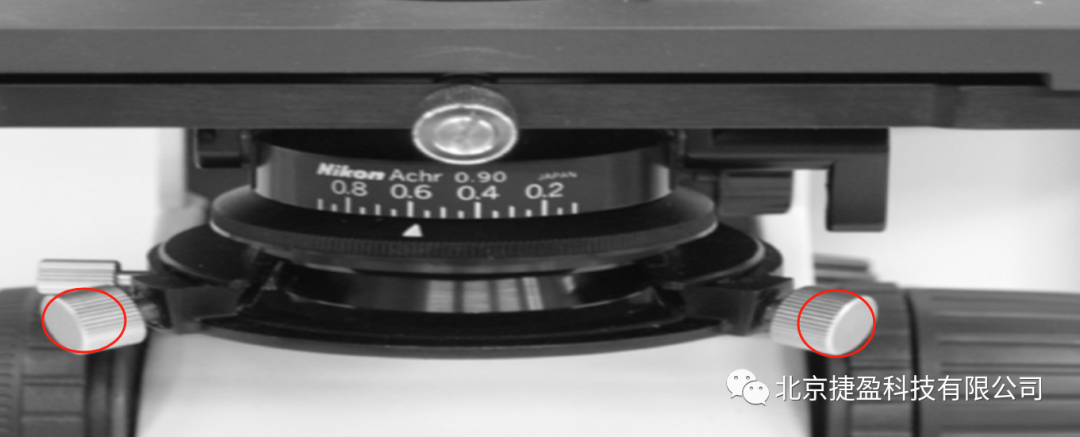

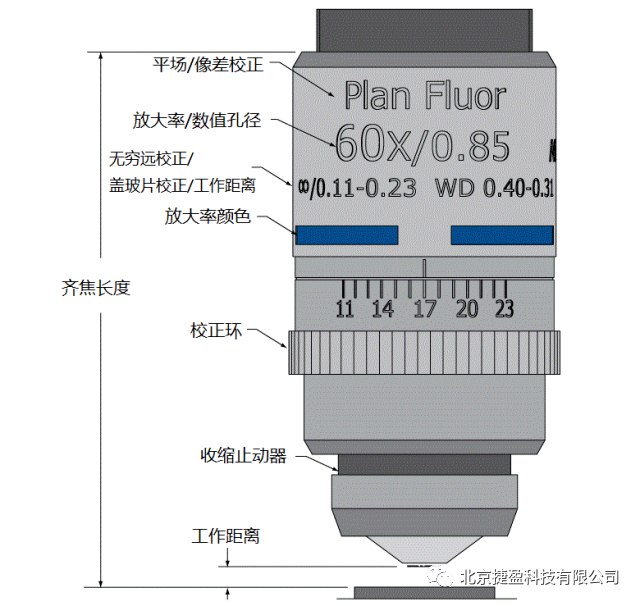

视场光阑的状态 ④ 使视场光阑像处于视场的中心位置。 · 移动聚光器托架左右2个螺钉(定心螺钉)进行调整。 ⑤ 打开视场光阑,使其与视场外接。 · 视场光阑的打开程度超过视场需求时,物镜边上会有多余的光线照射,并产生光晕。 ⑥ 孔径光阑打开至物镜数值孔径的约7~8成左右。 物镜校正环的调整 ![]() ![]() 生物标本所使用的盖玻片的厚度为0.17mm,它的设计可以发挥出最大的光学性能。但是,盖玻片会存在一定的厚度不均的问题,高倍的物镜一般都带有校正机构。根据物镜的NA,盖玻片的厚度误差将会大幅影响成像的质量。请参照图片(尼康物镜为例)盖玻片的规格。 调整顺序 ①将校正环的位置调节到0.17。 ②微微打开孔径光阑,将透镜的焦点对准到标本内的失真图像上。 ③微微转换校正环,再次对准透镜的焦点,观察图像是变好还是变差。 ④重复上述方法,判断当前的校正环转动方向使图像变好还是变差。 ⑤如果图像变差,则以相同的步骤转至相反的方向,并找出使分辨率和对比度达到最佳状态的位置。 |
